Die Bailey-Brücke ist eine der bedeutendsten technischen Errungenschaften des 20. Jahrhunderts. Sie wurde ursprünglich während des Zweiten Weltkriegs für militärische Zwecke entwickelt und wird heute in großem Umfang in zivilen Infrastrukturprojekten auf der ganzen Welt eingesetzt. Verständnis Spezifikationen der Bailey-Brücke ist unverzichtbar für Bauingenieure, militärische Logistikplaner und Bauprojektmanager, die zuverlässige, tragbare und schnell einsetzbare Überbrückungslösungen benötigen. Dieser Leitfaden bietet eine umfassende Aufschlüsselung der technischen Standardparameter, Lastklassifizierungen, Spannweitenkonfigurationen und Materialanforderungen.
Ursprünge und Designphilosophie
Die Bailey-Brücke wurde 1940 von Donald Bailey entworfen und erstmals von der Firma Mabey & Johnson hergestellt. Sie war als modulare Plattenbrücke konzipiert, die von einem kleinen Team ohne schwere Kräne oder Spezialausrüstung zusammengebaut werden konnte. Seine Genialität liegt im standardisierten Stahlpaneelsystem, das es ermöglicht, einzelne Komponenten von Hand zu tragen und zu Spannweiten zusammenzubauen, die schwere Militärfahrzeuge tragen können.
Die Designphilosophie basiert auf drei Prinzipien: Modularität, Skalierbarkeit und Reparaturfähigkeit vor Ort. Jedes Paneel ist austauschbar, d. h. beschädigte Abschnitte können ausgetauscht werden, ohne dass die gesamte Struktur demontiert werden muss. Diese Anpassungsfähigkeit machte die Bailey-Brücke zu einem Eckpfeiler der alliierten Operationen in Nordafrika, Italien und Westeuropa – und sie wird auch heute noch von Dutzenden Militärs und Zivilbehörden aktiv genutzt.
Schlüsselfakt: Während des Zweiten Weltkriegs bauten die alliierten Streitkräfte schätzungsweise 3.000 Bailey-Brücken mit einer Überbrückungslänge von über 490.000 Fuß. Berichten zufolge nannte Feldmarschall Montgomery sie „die Brücke, die den Krieg gewonnen hat“.
Standardplattenabmessungen und Materialspezifikationen
Die Grundeinheit einer Bailey-Brücke ist die Standardpanel . Alle weiteren Spezifikationen – Spannweite, Tragfähigkeit und Konfigurationsart – leiten sich von dieser Basiskomponente ab. Die Paneele werden aus hochfestem Stahl hergestellt, der den etablierten militärischen und zivilen Standards entspricht (normalerweise BS EN 10025 Klasse S355 oder gleichwertige ASTM A572 Klasse 50).
Standardplattenabmessungen
| Parameter | Metrisch | Kaiserlich |
| Panellänge | 3.048 m | 10 Fuß |
| Plattenhöhe | 1.473 m | 4 Fuß 10 Zoll |
| Paneelbreite (Einzelgurt) | 0,058 m | 2,3 Zoll |
| Plattengewicht | 273 kg | 601 Pfund |
| Ober- und Untersehnentiefe | 203 mm | 8 Zoll |
| Durchmesser des Diagonalelements | 50,8 mm | 2 Zoll |
Tabelle 1 – Standardabmessungen von Bailey-Brückenpaneelen (BS 5400 / NATO STANAG 2021-Referenz)
Die Verbindung der Paneele erfolgt über Stahlstifte mit 57 mm Durchmesser, was eine schnelle Montage ohne Schweißen oder Schrauben ermöglicht. Das Gitter-Fachwerk-Design verteilt die Lasten effizient über die Diagonalen und Vertikalen und erreicht so ein hohes Verhältnis von Festigkeit zu Gewicht, das sowohl für die Tragbarkeit als auch für die strukturelle Leistung von entscheidender Bedeutung ist.
Spezifikationen für Deck und Spiegel

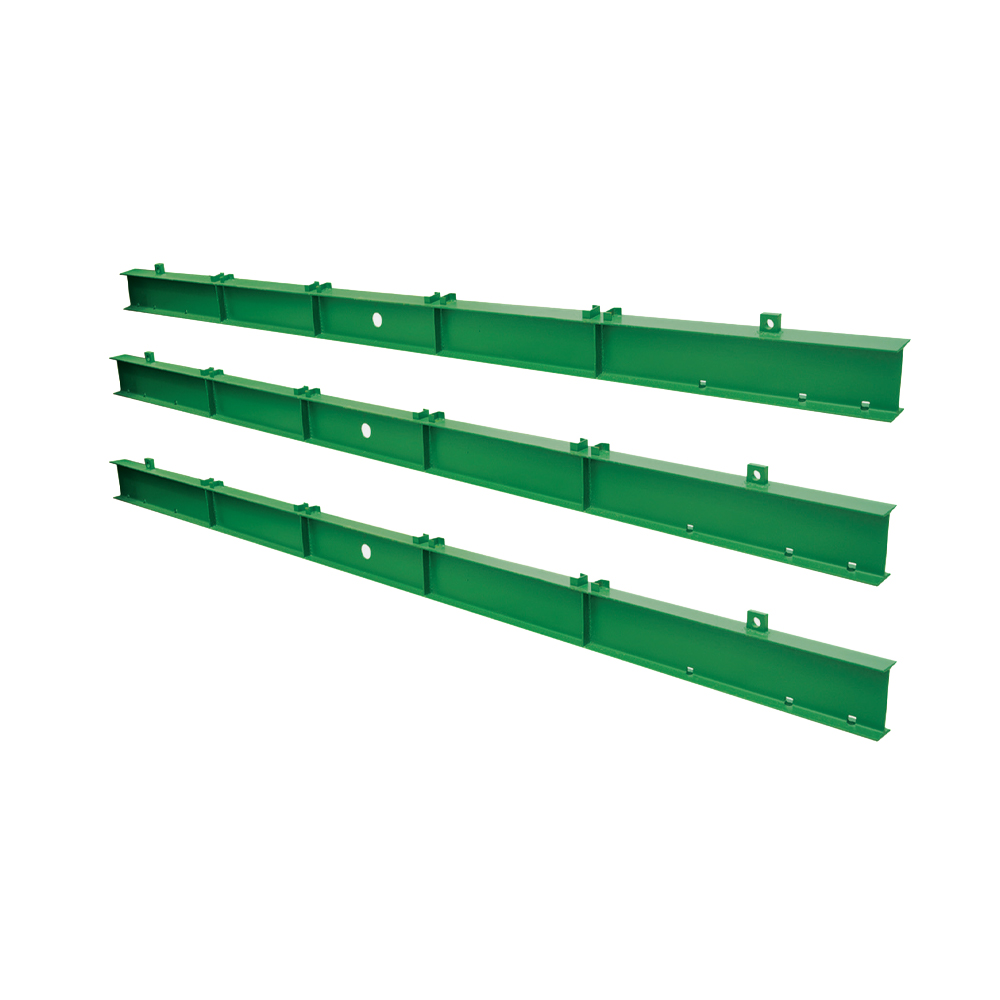

Das Decksystem besteht aus Riegeln (Querträgern), Stringern (Längsträgern) und Schachbrettern aus Holz oder Stahl (Deckbrettern). Jeder Riegel erstreckt sich zwischen den beiden gegenüberliegenden Fachwerkplatten und wird durch Riegelklemmen gesichert. Standard-Schachbretter bestehen typischerweise aus 63 mm dickem Hartholz oder, in modernen Varianten, aus Stahl-Riffelblechplatten.
| Komponente | Abmessungen (mm) | Stückgewicht (kg) |
| Spiegel | 4.420 × 152 × 102 | 82 |
| Stringer | 3.048 × 102 × 76 | 41 |
| Schachbrett (Holz) | 1.372 × 356 × 63 | 25 |
| Rampenfeldpaneel | 3.048 × 1.473 | 341 |
| Grundplatte | 914 × 508 × 38 | 138 |
Tabelle 2 – Spezifikationen der Decksystemkomponenten

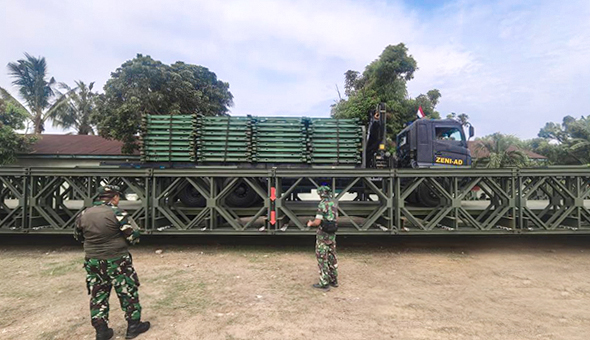

Konfigurationstypen und Bezeichnungssystem
Bailey-Brückenkonfigurationen werden mithilfe eines standardisierten Bezeichnungssystems beschrieben, das die Anzahl der Paneelzeilen (einfach, doppelt oder dreifach), die Anzahl der Paneelgeschosse (einfach oder doppelt) und die Angabe, ob die Brücke als Durchgangsbrücke oder als Durchgangsbrücke mit Obergurtverstärkung gebaut ist, kodiert. Die Notation erfolgt typischerweise in der Form SS, DS, TS (Einzelgeschichte) und DD, TD (Doppelstöckig).
Namenskonventionen für Konfigurationen
- SS (Single Single): Eine Platte breit, eine Etage hoch. Am leichtesten und am schnellsten zu bauen; Geeignet für Fußgängerverkehr und leichte Fahrzeuge.
- DS (Double Single): Zwei Paneele breit auf jeder Seite, eine Etage hoch. Standardkonfiguration für die meisten militärischen Radfahrzeuge bis MLC 30.
- TS (Triple Single): Drei Paneele breit auf jeder Seite, eine Etage hoch. Wird für schwerere Lasten auf kürzeren Spannweiten verwendet.

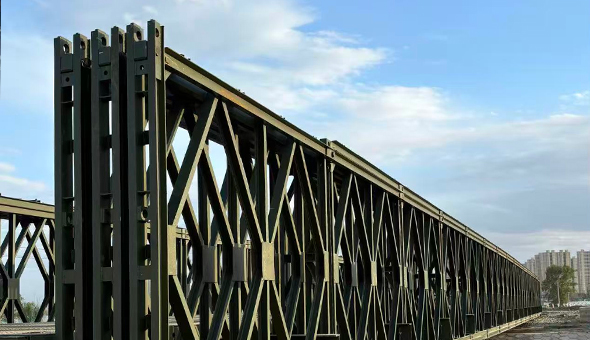

- DD (Doppel-Doppel): Zwei Paneele breit, zwei Stockwerke hoch. Erweitert die erreichbare Spannweite und Lastklasse erheblich.
- TD (Triple Double): Drei Paneele breit, zwei Stockwerke hoch. Maximale Konfiguration; Wird für MLC 70-Kettenfahrzeuge auf Spannweiten bis 60 m verwendet.
NATO MLC (Military Load Classification): Die Tragfähigkeitswerte der Bailey-Brücke werden in MLC ausgedrückt, einem NATO-Standard (STANAG 2021), der Fahrzeuge und Brücken nach Bruttogewicht und Achslast klassifiziert. MLC 30 entspricht etwa 30 Tonnen; MLC 70 bis ca. 70 Tonnen.

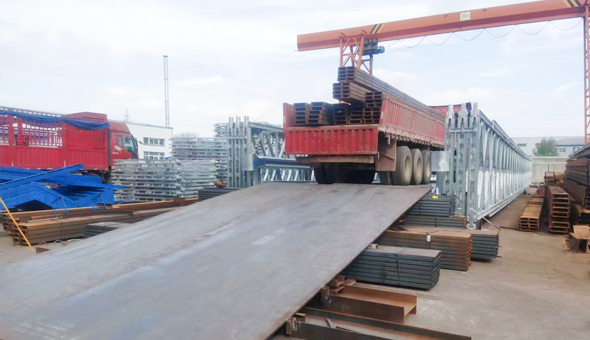

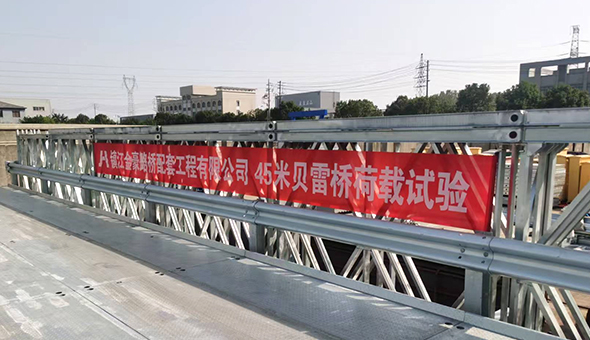

Spannweiten- und Tragfähigkeitstabellen
Einer der kritischsten Aspekte der Bailey-Brückenspezifikationen ist die Beziehung zwischen Spannweite, Konfigurationstyp und zulässiger Lastklasse. Die folgende Tabelle enthält Standardkonstruktionsdaten basierend auf den Belastungskriterien NATO STANAG 2021 und BS 5400 Teil 2.
| Konfiguration | Maximale Spannweite (m) | Maximale Spannweite (ft) | MLC mit Rädern | Verfolgter MLC |
| SS | 18.3 | 60 | MLC 9 | MLC 12 |
| DS | 30.5 | 100 | MLC 30 | MLC 40 |
| TS | 36.6 | 120 | MLC 40 | MLC 50 |
| DD | 45.7 | 150 | MLC 50 | MLC 60 |
| TD | 60.9 | 200 | MLC 60 | MLC 70 |
Tabelle 3 – Spannweite und Tragfähigkeit nach Konfiguration (Richtwerte; standortspezifische technische Analyse erforderlich)
Es ist wichtig zu beachten, dass diese Werte maximale Auslegungsspannweiten für jede Konfiguration unter Standard-Bodenauflagebedingungen darstellen. Die tatsächlich zulässigen Spannweiten verringern sich, wenn die Brücke einen kontinuierlichen Konvoiverkehr unterstützen muss, wenn die Bodenverhältnisse an den Enden schlecht sind oder wenn dynamische Aufprallfaktoren für Überfahrten mit Hochgeschwindigkeitsfahrzeugen angewendet werden müssen.

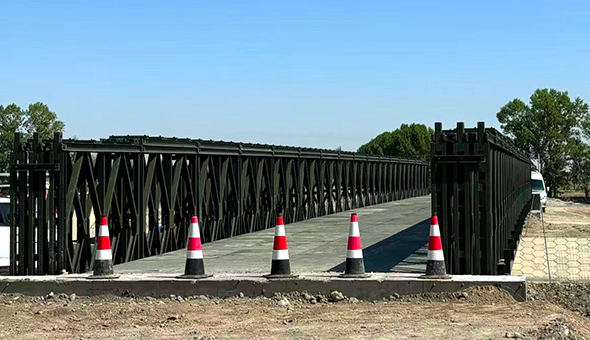

Angaben zur Fahrbahnbreite
Die lichte Fahrbahnbreite – die nutzbare Fahrbahn zwischen den Innenseiten der Hauptträger – wird auf festgelegt 4,22 m (13 Fuß 10 Zoll) für alle standardmäßigen einspurigen Bailey-Brückenkonfigurationen. Dadurch ist ein einspuriger Verkehr mit NATO-STANAG-Fahrzeugumschlägen möglich. Zweispurige Varianten, die durch die Anordnung zweier paralleler Brückenfahrspuren nebeneinander auf einem gemeinsamen Widerlager erreicht werden, bieten eine Gesamtfahrbahnbreite von ca. 8,5 m und werden für Anwendungen mit hohem Verkehrsaufkommen eingesetzt.
Baugruppenkomponenten und wichtige Hardware-Spezifikationen
Die Integrität einer Bailey-Brücke hängt nicht nur von den Paneelen selbst ab, sondern auch von der Präzision ihrer Verbindungsteile. Die folgenden Komponenten sind mit engen Toleranzen spezifiziert, um die Austauschbarkeit zwischen Produktionschargen verschiedener Hersteller sicherzustellen.
Panel-Verbindungsstift
- Durchmesser: 57,2 mm (2,25 Zoll)
- Länge: 184 mm (7,25 Zoll)
- Material: Kohlenstoffstahl, wärmebehandelt auf eine Mindeststreckgrenze von 620 MPa
- Wird gehalten durch: Splint, 6 mm Durchmesser
Spiegelklemme
- Spannkraft: Mindestens 8 kN bei korrektem Anziehen
- Schraubendrehmoment: 135 N·m (100 ft·lb) mit Standard-Steckschlüssel
- Material: Temperguss oder Sphäroguss GGG-40
Raker-Spezifikationen (Startnase).
Beim Auslegerstart – der Standardmontagemethode, bei der die Brücke von einem Ufer aus über die Lücke geschoben wird – wird am vorderen Ende eine leichte Stahlnase (Raker) angebracht, um ein Umkippen des Auslegers zu verhindern. Die Standardlängen des Rechens betragen 3,05 m, 6,10 m oder 9,14 m und werden je nach Gesamtspannweite der Brücke ausgewählt. Der Schwader darf nicht mehr als 20 % des Hauptbrückengewichts wiegen, um das Startgleichgewicht aufrechtzuerhalten.
Abutment- und Lageranforderungen
Die Endlageranordnung ist eine entscheidende Spezifikation, die die Eignung eines Standorts für die Installation der Bailey-Brücke bestimmt. Die Brücke überträgt ihre Lasten auf den Boden Grundplatten und Schwellerträger Aufliegen auf präparierten Widerlagern oder Naturgrund.
Mindestlageranforderungen
| Konfiguration | Erforderliche Lagerlänge (m) | Min. Bodendruck (kPa) |
| SS/DS | 0.91 | 200 |
| TS / TT | 1.22 | 300 |
| TD | 1.52 | 400 |
Tabelle 4 – Spezifikationen des Abutmentlagers nach Konfiguration
Wenn die natürlichen Bodenbedingungen den Mindestbodendruck nicht erfüllen, empfehlen Ingenieure eine körnige Füllverdichtung, Betonplattenwiderlager oder Rammpfahlstützen. Bei temporären militärischen Einsätzen auf weichem Untergrund werden Bodenträger aus Stahl oder Bailey-Panel-Cribs zur Verteilung der Traglasten eingesetzt.
Wichtig: Unzureichende Lagerbedingungen sind die häufigste Ursache für strukturelle Ausfälle der Bailey-Brücke im Feldeinsatz. Vor der endgültigen Konfigurationsauswahl müssen Standortuntersuchungen einschließlich Bodenklassifizierungstests (CBR oder Plattenlager) abgeschlossen sein.
Normen für Korrosionsschutz und Oberflächenbehandlung
Alle Stahlkomponenten der Bailey-Brücke müssen bestimmte Standards für die Oberflächenbehandlung erfüllen, um eine akzeptable Lebensdauer unter Feldbedingungen zu gewährleisten. Die Standard-NATO-Spezifikation fordert:
- Untergrundvorbereitung: Kugelstrahlen bis Sa 2,5 (nahezu weißes Metall) gemäß ISO 8501-1
- Grundierung: Zinkreicher Epoxid-Primer, mindestens 75 µm Trockenfilmdicke (DFT)
- Zwischenanstrich: Epoxid MIO (Eisenglimmeroxid), mindestens 100 µm DFT
- Schlussanstrich: Polyurethan-Decklack in Olivgrün (RAL 6003) oder Olivgrün (FS 34094), mindestens 50 µm DFT
- Gesamt-DFT: Mindestens 225 µm
- Salzsprühbeständigkeit: 1.000 Stunden gemäß ISO 9227 ohne Rostbildung an der Ritzlinie
Für dauerhafte zivile Brückeninstallationen rüsten viele Betreiber auf ein vollständig thermisches Spritzzinksystem (TSZ) mit einer Elastomer-Deckschicht um, wodurch sich das Wartungsintervall auf 25 Jahre verlängert. Befestigungselemente aus Edelstahl werden auch in Küsten- oder Meeresumgebungen empfohlen, in denen chloridinduzierte Korrosion ein Problem darstellt.
Montagezeit und Personalbedarf
Einer der entscheidenden Vorteile der Bailey-Brückentechnologie ist ihre schnelle Montagefähigkeit. Standardmäßige militärische Spezifikationen erfordern, dass ein ausgebildeter Kampfpionierzug (ungefähr 35 Personen) eine Doppel-Einzelbrücke (DS) mit einer Spannweite von 30,5 m errichten kann 4 bis 6 Stunden unter Feldbedingungen. Die folgende Tabelle enthält allgemeine Hinweise zu Montagezeiten für verschiedene Konfigurationen.
| Konfiguration | Spannweite (m) | Personal | Montagezeit (Std.) |
| SS | 18 | 16–20 | 2–3 |
| DS | 30 | 30–35 | 4–6 |
| TS | 36 | 35–40 | 6–8 |
| DD | 45 | 40–50 | 8–12 |
| TD | 60 | 50–60 | 12–18 |
Tabelle 5 – Richtwerte für die Montagezeiten bei günstigen Tageslichtbedingungen und geschultem Personal
Bei diesen Zahlen wird keine Kranunterstützung vorausgesetzt. Wenn Mobilkräne oder Geländestapler zur Verfügung stehen, können die Montagezeiten um 30–40 % verkürzt werden, insbesondere bei doppelstöckigen Konfigurationen, bei denen das Heben von Platten arbeitsintensiv ist.
Moderne Varianten und verbesserte Spezifikationen
Das ursprüngliche Design der Bailey-Brücke hat sich seit 1941 erheblich weiterentwickelt. Mehrere Hersteller – darunter Mabey Bridge, Acrow und SSBR – produzieren jetzt verbesserte Varianten, die das grundlegende modulare Paneelprinzip beibehalten und gleichzeitig verbesserte Leistungsmerkmale bieten.
Mabey Universalbrücke
Mabeys aktuelles Flaggschiffprodukt stellt hochfeste Stahlplatten (S460-Güteklasse) vor, die das Plattengewicht um etwa 15 % reduzieren und gleichzeitig die Tragfähigkeit erhöhen. Verbesserte Terrassensysteme mit Terrassendielen aus Aluminiumlegierung ersetzen herkömmliche Holzschachbretter, reduzieren die Eigenlast der Terrasse und verbessern die Haltbarkeit in nassen Umgebungen.
Acrow 700XS
Die Acrow 700XS-Serie bietet Paneele mit den Maßen 3,05 m × 2,18 m (im Vergleich zum Standardmaß von 3,05 m × 1,47 m), was ein höheres Trägheitsmoment pro Paneel bietet. Dadurch können TD-äquivalente Konfigurationen Spannweiten von bis zu 75 m erreichen und MLC 80-Kettenfahrzeuge unterstützen – was die Grenzen der ursprünglichen Bailey-Spezifikation übertrifft.
Durchgehend verstärkte Decksysteme
Bei modernen Festinstallationen werden zunehmend Stahlbetondeckplatten verwendet, die vor Ort über dem Bailey-Fachwerksystem gegossen werden. Diese zusammengesetzte Deck-Fachwerk-Wirkung erhöht die Gesamtsteifigkeit der Struktur erheblich und reduziert die Durchbiegung unter Nutzlasten, wodurch die Anforderungen nationaler Straßenbrückenvorschriften wie AASHTO LRFD oder der Eurocodes für den langfristigen zivilen Verkehr erfüllt werden.
Inspektions- und Wartungsspezifikationen
Für Brücken im Dauereinsatz, egal ob militärisch oder zivil, ist eine regelmäßige Inspektion vorgeschrieben. Standardmäßige Inspektionsintervalle und -kriterien sind wie folgt:
- Routinemäßige Sichtprüfung: Alle 6 Monate; Überprüfen Sie die Plattenverformung, den Stiftverschleiß, den Zustand des Decks und die Unversehrtheit der Beschichtung
- Detaillierte Strukturprüfung: Alle 2 Jahre; Dazu gehören die Messung von Sehnenablenkungen, der Ovalität von Nadellöchern (maximal zulässiger Verschleiß 3 mm) und die Untersuchung von Schweißrissen
- Generalüberholung: Alle 10 Jahre oder nachdem der kumulierte MLC-äquivalente Datenverkehr die Entwurfsschwellenwerte überschreitet; Vollständige Demontage, erneute Sandstrahlbeschichtung und Maßprüfung
- Kriterien für den Panel-Austausch: Jedes Paneel mit einem Sehnenquerschnittsverlust von mehr als 10 % der ursprünglichen Fläche oder einer permanenten Verformung von mehr als L/500 muss außer Betrieb genommen werden
Bailey-Brückenpaneele sind so konzipiert, dass sie bei mehreren Einsätzen mehrfach wiederverwendet werden können. Bei ordnungsgemäßer Wartung kommt es bei militärischen Lagertafeln über eine Nutzungsdauer von 20 bis 30 Jahren routinemäßig zu 5–10 Einsätzen. Zivile Betreiber, die Schalttafeln in festen Festinstallationen verwenden, geben in der Regel eine Lebensdauer von 50 Jahren mit entsprechender Ermüdungsanalyse gemäß BS 5400 Teil 10 an.
Anwendbare Normen und Spezifikationen
Design, Herstellung und Einsatz von Bailey-Brücken unterliegen einer Reihe nationaler und internationaler Standards. Zu den wichtigsten Referenzen gehören:
- NATO STANAG 2021: Militärische Belastungsklassifizierung von Brücken, Fähren, Flößen und Fahrzeugen
- AASHTO-Standardspezifikationen für Autobahnbrücken (für zivile US-Anwendungen)
- BS 5400: Stahl-, Beton- und Verbundbrücken (britische Norm, durch Eurocodes ersetzt, aber weiterhin referenziert für Altbauwerke)
- Eurocode 3 (EN 1993-2): Entwurf von Stahlkonstruktionen – Stahlbrücken
- ISO 8501-1: Vorbereitung von Stahluntergründen vor dem Auftragen von Farben
- ISO 9227: Korrosionstests in künstlichen Atmosphären – Salzsprühtests
- DEF STAN 01-5 / JSP 434: Spezifikationen des britischen Verteidigungsministeriums für militärische Überbrückungsausrüstung
Ingenieure, die Bailey-Brücken für eine dauerhafte zivile Nutzung spezifizieren, müssen die Einhaltung der relevanten Anforderungen der nationalen Straßenverkehrsbehörde sicherstellen, einschließlich Nutzlastmodellen (HA/HB im Vereinigten Königreich, HL-93 in den USA), Gebrauchstauglichkeitsgrenzen für die Durchbiegung (typischerweise Spannweite/360° unter Nutzlast) und Ermüdungslebensdauerberechnungen für Standorte, die dynamischen Belastungen mit hohen Zyklen ausgesetzt sind.
Die Spezifikationen für die Bailey-Brücke umfassen ein sorgfältig integriertes System aus Paneelgeometrie, Materialqualität, Konfigurationstyp, Lastklassifizierung, Lagerdesign und Oberflächenschutz – jedes Element ist voneinander abhängig. Unabhängig davon, ob es sich bei der Anwendung um einen 48-stündigen militärischen Notfalleinsatz über einer ausgewaschenen Flussüberquerung oder um eine permanente Autobahnbrücke auf dem Land in einem Entwicklungsland handelt, gewährleistet die Einhaltung festgelegter Spezifikationen strukturelle Sicherheit, vorhersehbare Leistung und langfristige Haltbarkeit.
Die anhaltende Relevanz der Bailey-Brücke – mehr als 80 Jahre nach ihrer Erfindung – ist ein Beweis für die Kraft des modularen Designdenkens. Da sich die Materialtechnologie weiterentwickelt und die Belastungsanforderungen steigen, erweitern aktualisierte Varianten weiterhin die Grenzen dessen, was ursprünglich auf einem Zeichenbrett aus Kriegszeiten erdacht wurde, und behalten gleichzeitig die grundlegende Einfachheit bei, die das ursprüngliche Design so transformativ machte.
