A modulare Notbrücke ist ein temporäres Überbrückungssystem, das für den schnellen Einsatz bei der Katastrophenhilfe, bei Militäreinsätzen und bei der Wiederherstellung der Infrastruktur entwickelt wurde. Seine entscheidende Stärke ist die Standardisierung vorgefertigter Einheiten, die es ermöglicht, einen vollständigen Übergang innerhalb von Stunden statt Wochen zu errichten – eine Fähigkeit mit entscheidendem strategischem Wert für das moderne Krisenmanagement und die humanitäre Technik.
Definition und historischer Hintergrund
Eine modulare Notbrücke ist eine temporäre oder semipermanente Struktur, die aus standardisierten vorgefertigten Einheiten zusammengesetzt ist. Im Gegensatz zu herkömmlichen festen Brücken, die über Monate hinweg an Ort und Stelle gebaut werden, unterliegen diese Systeme drei technischen Prinzipien: schnelle Bereitstellung, wiederholte Wiederverwendung und flexible Konfiguration. Einzelne Module werden durch Stiftverbindungen, Bajonettverschlüsse oder Flanschverbindungen verbunden, ohne dass Schweißarbeiten oder schwere Hebemaschinen erforderlich sind – eine kleine geschulte Mannschaft reicht aus.
Der Grundstein für die moderne Modulbrückentechnik wurde im Zweiten Weltkrieg gelegt. Der britische Ingenieur Donald Bailey entwickelte Anfang der 1940er Jahre die Bailey-Brücke, die heute weithin als direkter Vorfahre der heutigen Notüberbrückungssysteme gilt. Gebaut aus ineinandergreifenden Stahlfachwerkplatten, die keine Spezialwerkzeuge erforderten, konnte es von Kampfingenieuren innerhalb weniger Stunden über Flüssen und Schluchten errichtet werden, was den alliierten Streitkräften einen unschätzbaren logistischen Vorteil im gesamten europäischen Kriegsschauplatz verschaffte.
Zu Beginn des 21. Jahrhunderts haben Fortschritte bei hochfesten Aluminiumlegierungen, faserverstärkten Polymerverbundwerkstoffen und digitalen Designtools die Leistungsgrenzen kontinuierlich erweitert. Heutige Systeme reichen von leichten Fußgängerbrücken bis hin zu hochbelastbaren Militärplattformen, die für den Transport von Kampfpanzern ausgelegt sind, mit Anwendungen in den Bereichen humanitäre Hilfe, Verteidigungstechnik und permanente Infrastruktur in abgelegenen Regionen.
Strukturtypen und Schlüsselkomponenten
Modulare Notbrücken lassen sich in mehrere Strukturfamilien einteilen, die jeweils hinsichtlich Spannweite, Tragfähigkeit, Montagegeschwindigkeit und Transporteffizienz optimiert sind.
| Strukturtyp | Repräsentative Systeme | Typische Spanne | Primäre Anwendungen |
|---|---|---|---|
| Fachwerkplattenbrücke | Bailey Bridge, Acrow 700XS | 15m - 60m | Militärtechnik, Straßenreparatur |
| Plattenbalkenbrücke | Mabey Compact 200 | 9m - 45m | Humanitäre Hilfe, Landstraßen |
| Schwimmende Brücke / Ponton | M3 Amphibien-Rig | Unbegrenzt nach Spanne | Flussüberquerung, Hochwasserschutz |
| Modulare Aluminiumbrücke | Eurobridge, Unibridge | 6m - 30m | Evakuierung von Fußgängern, leichte Fahrzeuge |
| FRP-Verbundbrücke | Modulare FRP-Brückensysteme | 5m - 20m | Korrosive Umgebungen, abgelegene Standorte |
Wichtige Strukturkomponenten

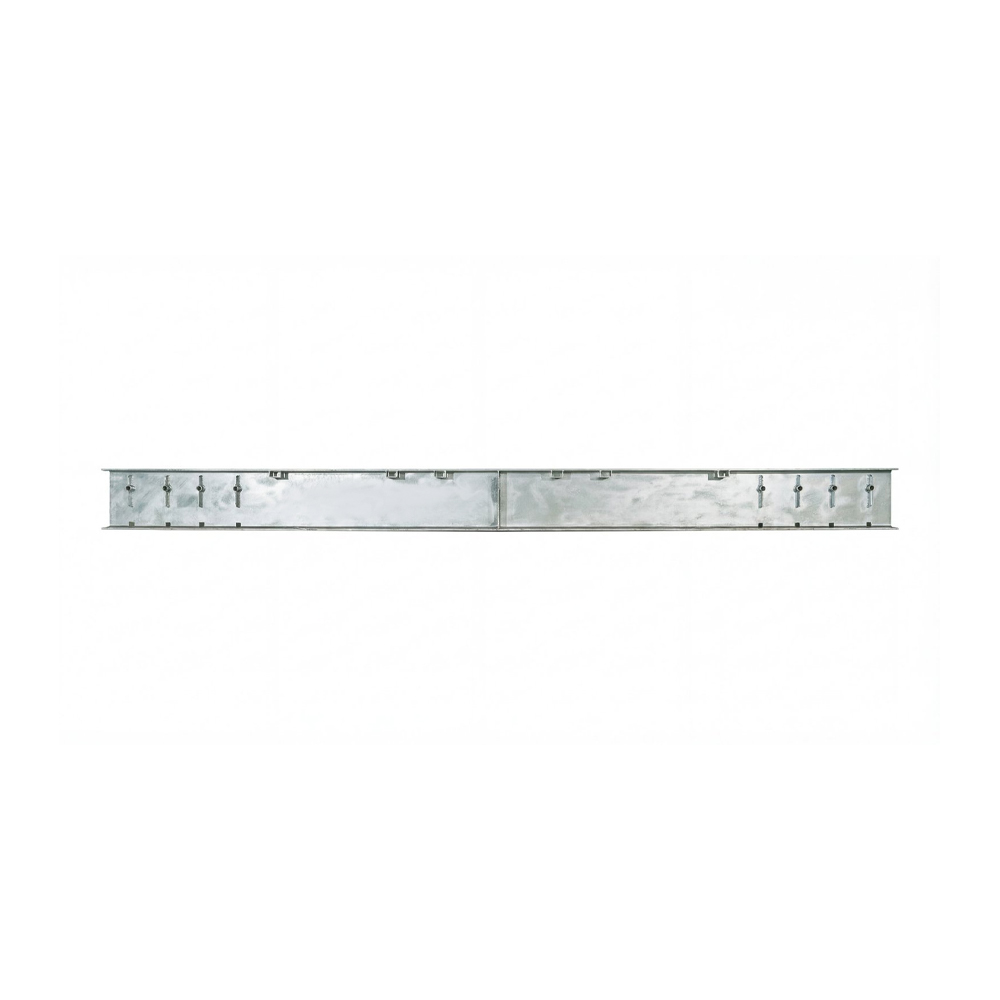

Ein vollständiges modulares Notbrückensystem besteht typischerweise aus den folgenden standardisierten Elementen: Gurtplatten tragen primäre Biegemomente und Querkräfte; Querbalken verbinden die beiden Sehnenlinien und stützen das Deck; Deckeinheiten tragen Fahrzeug- oder Fußgängerlasten direkt; und Endpfosten mit Auffahrrampen sorgen für das Übergangsgefälle und die Endsicherung. Alle Verbindungen werden mit Stiftschrauben oder hochfesten Verbindungselementen hergestellt – es ist kein Schweißen vor Ort erforderlich – wodurch die Abhängigkeit von spezialisierten Baumaschinen erheblich reduziert wird.
Bei den Stützbedingungen handelt es sich in der Regel entweder um eine direkte Auflage auf vorbereiteten Widerlagern oder um dazwischenliegende Stahlpfeiler, die innerhalb der Wasserstraße platziert werden. Wenn die erforderliche Überquerung eine einzelne Spannweite überschreitet, verlängern Zwischenpfeiler die gesamte Brückenlänge ohne theoretische Begrenzung, sodass mit Standardmodulsätzen sogar breite Flussüberquerungen möglich sind.
Werkstofftechnologie und strukturelle Leistung
Frühe modulare Notbrücken basierten fast ausschließlich auf weichem Kohlenstoffstahl – hochfest, kostengünstig und weltweit verfügbar. Der Nachteil war das Gewicht: Einzelne Paneele waren zu schwer für eine manuelle Handhabung ohne fremde Hilfe, und die Stahloberfläche musste regelmäßig gewartet werden, um Korrosion in feuchten oder küstennahen Umgebungen zu widerstehen.
Moderne Konstruktionen bevorzugen zunehmend hochfeste Aluminiumlegierungen, insbesondere die 7000er-Serie, deren spezifische Festigkeit die von Stahl bei weitem übertrifft. Das Gewicht der einzelnen Paneele sinkt auf etwa ein Drittel ihres Stahläquivalents, was den Transport durch zwei Personen ohne mechanische Hilfe ermöglicht und die Einsatzfähigkeit in rauem Gelände oder in ressourcenknappen Umgebungen erheblich verbessert. Die Korrosionsbeständigkeit von Aluminium macht außerdem die meisten Wartungsaufwände in Küsten- oder tropischen Umgebungen überflüssig.
Strukturelle Leistungsstandards für modulare Notbrücken folgen entweder der militärischen Belastungsklassifizierung (MLC) oder zivilen Entwurfsvorschriften wie AASHTO oder Eurocode. Militärische Hochleistungssysteme müssen einen MLC von 70 oder mehr erreichen – ausreichend für den Kampfpanzerverkehr – und gleichzeitig dynamische Aufprallfaktoren und Anforderungen an die Ermüdungslebensdauer bei wiederholter schwerer Belastung erfüllen.
Schnelle Bereitstellungsverfahren und technische Praxis
Die Einsatzgeschwindigkeit ist der entscheidende Wettbewerbsvorteil modularer Notbrücken. Ein geschultes Ingenieurteam aus zehn bis zwanzig Mitarbeitern kann innerhalb von 8 bis 24 Stunden eine 30 bis 40 Meter lange Fachwerkbrücke errichten, wobei nur Handwerkzeuge und leichte Ausrüstung zum Einsatz kommen – kein Kran, kein Betonieren, keine verlängerte Aushärtezeit.
Standard-Erektionssequenz
Eine typische Erektionssequenz läuft wie folgt ab. Zunächst wird bei der Standorterkundung die Tragfähigkeit an beiden Ufern beurteilt und die Brückenausrichtung festgelegt. Anschließend werden Schwellerrahmen bzw. Lagerböcke vorbereitet und befestigt. Die Hauptstruktur wird durch freitragenden Start vorangetrieben: Die Paneele werden am nahen Ufer zusammengebaut und schrittweise in Richtung des gegenüberliegenden Ufers geschoben, wobei am vorderen Ende eine leichte Startnase angebracht ist, um die Durchbiegung zu steuern. Sobald die Nase das gegenüberliegende Widerlager erreicht, wird das Hauptfachwerk auf seine Lager abgesenkt, Deckeinheiten und Brüstungen werden installiert, Zufahrtsrampen angebracht und die Brücke wird einem Belastungstest unterzogen, bevor sie für den Verkehr freigegeben wird.
Schwimmbrücken auf Pontonbasis folgen einer anderen Logik. Einzelne Schwimmeinheiten sorgen für Auftrieb, wobei Boote dazu dienen, Abschnitte von einem oder beiden Ufern in Richtung der Mitte zu manövrieren, bis sie sich treffen und verbinden. Diese Systeme reagieren empfindlich auf Strömungsgeschwindigkeit, Wasserstandsschwankungen und Kreuzungsbreite und umfassen typischerweise Ankersysteme, um seitlichen hydraulischen Kräften während ihrer gesamten Betriebszeit standzuhalten.
Globale Anwendungsszenarien
Katastrophenhilfe
Erdbeben, Überschwemmungen und Erdrutsche können innerhalb von Minuten mehrere Brückenübergänge zerstören, Rettungskorridore unterbrechen und ganze Gemeinden stranden lassen. Modulare Notfallbrücken stellen den Zugang innerhalb weniger Stunden nach einem Brückenausfall wieder her und sorgen für eine unterbrechungsfreie Aufrechterhaltung der Evakuierungsströme, Versorgungskonvois und medizinischen Teams. Sie spielten nach dem Erdbeben in Haiti 2010, der Tohoku-Katastrophe 2011 in Japan und zahlreichen großen Überschwemmungen in Süd- und Südostasien in den Folgejahren eine entscheidende Rolle.
Militärtechnik und Truppenmobilität
Bei militärischen Einsätzen bestimmt die Geschwindigkeit, mit der eine Pioniereinheit ein Wasserhindernis überbrücken kann, direkt das Tempo eines Vormarsches und die Zuverlässigkeit der Logistik. Moderne Pionierformationen der Armee verfügen über modulare Überbrückung als zentrale organische Fähigkeit. NATO-Standardsysteme, darunter die britische BR90 und der deutsche Leguan-Brückenleger, sind beide hochmodular und mechanisiert und ermöglichen den Brückenbau unter direkten Feuerbedingungen, die mit herkömmlichen Baumethoden unmöglich wären.
Infrastrukturentwicklung und Hilfsprogramme
In Entwicklungsländern und abgelegenen Gemeinden, in denen der Bau dauerhafter Brücken unerschwinglich oder logistisch unpraktisch ist, bieten modulare Brücken eine kostengünstige Langzeitlösung. Die Bauzeit beträgt nur einen Bruchteil derjenigen für Ortbetonalternativen, es müssen keine schweren Anlagen entfernte Standorte erreichen und die gleiche Hardware kann während ihrer Lebensdauer an mehreren Standorten wiederverwendet werden. Organisationen wie Brücken zum Wohlstand haben ihr gesamtes Programmmodell auf modularer Brückentechnologie aufgebaut, um ländliche Gemeinden mit Märkten, Schulen und Gesundheitsversorgung zu verbinden.
Industrielle und temporäre Anlagennutzung
Bergbaubetriebe, Bauprojekte und Großveranstaltungen erfordern häufig temporäre Überquerungen von Straßen, Kanälen oder Bahnstrecken. Modulare Brücken können für die Dauer des Projekts errichtet, dann abgebaut und an den nächsten Standort verlegt werden, wodurch sich der Großteil ihrer Kapitalkosten bei aufeinanderfolgenden Einsätzen amortisiert. Outdoor-Veranstaltungsorte und große Sportveranstaltungen sind ebenfalls auf temporäre modulare Fußgängerbrücken angewiesen, um Menschenströme sicher über Höhenunterschiede und Wasserstraßen hinweg zu bewältigen.
Führende Produkte und Marktteilnehmer
Der weltweite Markt für modulare Notbrücken wird von einer kleinen Anzahl spezialisierter Unternehmen mit umfassenden Design-, Fertigungs- und Außendienstkapazitäten angeführt. Mabey-Brücke aus dem Vereinigten Königreich gehört zu den ältesten und am weitesten verbreiteten Anbietern. Seine Compact 200- und Panel Bridge-Produkte sind in mehr als achtzig Ländern installiert. Die 700XS-Serie der Acrow Corporation ist für ihre Tragfähigkeit und Aufbaugeschwindigkeit bekannt und behauptet eine starke Position auf dem nordamerikanischen und militärischen Markt.
WFEL (ehemals Brown and Root) produziert die Medium Girder Bridge und die schwere Trockenunterstützungsbrücke DSB, die von mehreren NATO-Armeen verwendet werden. In Asien haben chinesische Hersteller, darunter CRRC und CCCC, wettbewerbsfähige modulare Brückenangebote entwickelt, die in alle Belt-and-Road-Partnerländer exportiert werden und niedrige Stückkosten mit zunehmender technischer Raffinesse kombinieren.
Technologieinnovationstrends
Digitales Design und BIM-Integration
Building Information Modeling-Tools werden immer schneller in die Workflows für den modularen Brückenentwurf und die Bereitstellungsplanung übernommen. Ingenieure können Montagesequenzen in digitalen Zwillingen simulieren, Lastpfade in jeder Bauphase überprüfen und parametrische Design-Engines verwenden, um innerhalb weniger Stunden nach Erhalt der Vermessungsdaten standortspezifische Modulkonfigurationen zu generieren. Dadurch wird die Lücke zwischen Standorterkundung und genehmigtem Montageplan bei zeitkritischen Einsätzen von Tagen auf Stunden verkürzt.
Strukturelle Gesundheitsüberwachung und eingebettete Sensorik
Die Einbettung von SHM-Sensoren (Structural Health Monitoring) in Brückenmodule zur Erfassung von Dehnungs-, Verschiebungs-, Temperatur- und Vibrationsdaten in Echtzeit ist eine der aktivsten aktuellen Forschungsrichtungen. Solche Systeme können sich entwickelnde strukturelle Anomalien erkennen, bevor sie sicherheitskritisch werden, und ermöglichen so eine zustandsorientierte Wartung und einen gezielten Modulaustausch anstelle pauschalen regelmäßigen Inspektionen, wodurch die effektive Lebensdauer des Brückenbestands verlängert wird.
Roboter- und mechanisierte Erektion
Die Verringerung der Belastung des Personals in gefährlichen Umgebungen – aktive Kampfgebiete, überschwemmte Flussufer oder chemisch verseuchte Gebiete – ist eine anhaltende Priorität sowohl für militärische als auch für zivile Notfallmanagementbehörden. Ferngesteuerte Brückenleger, halbautonome Montagefahrzeuge und drohnengestützte Vermessungssysteme werden derzeit von mehreren Verteidigungsministerien aktiv entwickelt und in der Praxis getestet. Frühe Demonstratoren haben Spannweitenstarts ohne Personal vor dem Brückenkopf erfolgreich abgeschlossen.
Auswahlkriterien und Bewertungsdimensionen
Die Auswahl des richtigen modularen Notbrückensystems für ein bestimmtes Szenario erfordert eine strukturierte Bewertung über mehrere Dimensionen hinweg. Die Anforderung an die Spannweite ist die primäre Einschränkung, die die Anzahl der Gurtplattenschichten und das gesamte Strukturschema bestimmt. Die Tragfähigkeit bestimmt direkt die Abschnittsgröße und das Verbindungsdesign. Anforderungen an die Montagegeschwindigkeit bestimmen, ob mechanische Unterstützung erforderlich ist und welche Besatzungsgröße angemessen ist. Transportbedingungen – Straßenanbindung, Gewichtsbeschränkungen, verfügbare Fahrzeuge – schränken das maximale Systemgewicht und die einzelnen Modulabmessungen ein.
Die Korrosivität der Umwelt (Meeresklima, Industrieverschmutzung, tropische Luftfeuchtigkeit) bestimmt die Materialauswahl. Die voraussichtliche Betriebsdauer – unabhängig davon, ob die Brücke nur vorübergehend ist oder jahrelang dienen muss – wirkt sich auf die Kostenberechnungen für die gesamte Lebensdauer aus. Die internationale Interoperabilität, einschließlich der Verfügbarkeit von Ersatzteilen und technischem Support in der Einsatzregion, bestimmt die praktische Durchführbarkeit und langfristige Nachhaltigkeit globaler Operationen.
Im Laufe von acht Jahrzehnten hat sich die modulare Notbrücke von einem Kriegshilfsmittel zu einer umfassenden technischen Plattform für Katastrophenhilfe, Militäreinsätze, Infrastrukturentwicklung und Industrielogistik entwickelt. Sein bleibender Wert ist die Fähigkeit, Zeit – die unelastischste Ressource in einer Krise – in eine überschaubare technische Variable umzuwandeln.
Mit der Weiterentwicklung der Materialwissenschaft, der digitalen Technik und der eingebetteten Sensorik werden sich die Leistungsgrenzen dieser Systeme immer weiter ausdehnen. Die modularen Notbrücken von morgen werden während ihrer gesamten Lebensdauer leichter, stabiler und selbstüberwachend sein. Für Infrastrukturplaner, Notfallmanagementbehörden und Verteidigungsingenieure ist die Beherrschung der Auswahllogik und Einsatzdisziplin der modularen Überbrückung zu einer zentralen Berufskompetenz in der modernen Ingenieurpraxis geworden.
